【分析】
要确定通电螺线管的N、S极，需运用安培定则（右手螺旋定则）。首先明确每个螺线管的电流流向，再用右手握住螺线管，让四指指向电流在螺线管内的环绕方向，大拇指所指一端即为N极，另一端为S极。具体来看：
1. 左图：电流左进右出，绕线为左端正面从下向上绕，顺着电流环绕方向握螺线管，大拇指指向右端，故右端为N极；
2. 右图：电流左进右出，绕线为左端正面从上向下绕，顺着电流环绕方向握螺线管，大拇指指向左端，故左端为N极。
【解析】
1. 左图通电螺线管：
步骤1：确定电流方向：左端流入，右端流出；
步骤2：应用安培定则：右手握住螺线管，四指沿电流环绕方向（左进向上，右出向下），大拇指指向右端，因此右端为N极，左端为S极。
2. 右图通电螺线管：
步骤1：确定电流方向：左端流入，右端流出；
步骤2：应用安培定则：右手握住螺线管，四指沿电流环绕方向（左进向上，螺线管下端从左到右，右出向下），大拇指指向左端，因此左端为N极，右端为S极。

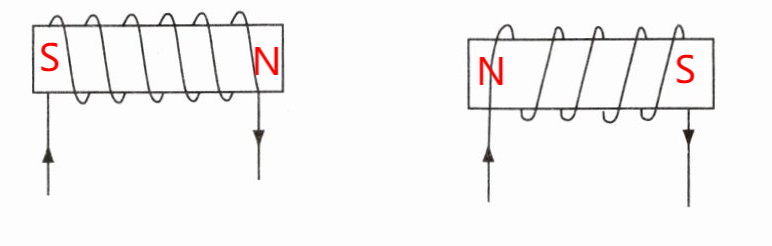

标注后的螺线管磁极与参考答案一致。
【答案】
左图：左端为S极，右端为N极；右图：左端为N极，右端为S极
【知识点】
安培定则、通电螺线管磁极判断
【点评】
本题重点考查安培定则的实际应用，解题的关键是准确把握电流在螺线管中的环绕方向，熟练掌握安培定则的操作方法就能快速判断磁极。
【难度系数】
0.6
【分析】
要确定通电螺线管的电流方向，需利用安培定则（右手螺旋定则）：右手握住螺线管，大拇指指向螺线管的N极，四指弯曲的方向即为电流的环绕方向。结合螺线管的磁极和绕线方式，进一步确定导线接线柱处的电流流入、流出方向。
1. 左侧直螺线管：已知左端为N极，右端为S极，通过安培定则确定电流的环绕方向，进而判断接线柱的电流方向；
2. 右侧U型螺线管：分别对上端（N极在右）、下端（S极在右）的螺线管应用安培定则，结合U型螺线管的连通性，确定整体电流方向。
【解析】
1. 左侧直螺线管：
右手握住螺线管，大拇指指向N极（左端），四指弯曲方向为电流在螺线管内的环绕方向，由此可知电流从螺线管的右端接线柱流入（箭头向下），左端接线柱流出（箭头向上）；
2. 右侧U型螺线管：
上端螺线管：右端为N极，右手握住上端螺线管，大拇指指向N极（右端），四指弯曲方向为电流环绕方向，可知电流从上端左端接线柱流入（箭头向下），右端接线柱流出（箭头向上）；
下端螺线管：右端为S极，其左端为N极，右手握住下端螺线管，大拇指指向N极（左端），四指弯曲方向为电流环绕方向，结合U型螺线管的连通性，电流从下端右端接线柱流入（箭头向下），左端接线柱流出（箭头向上）；
整体电流路径：从上端左端流入，经上端螺线管从上端右端流出，再流入下端右端，经下端螺线管从下端左端流出。
【答案】

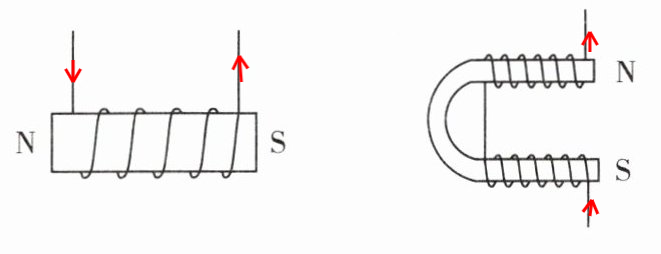

电流方向标注如图所示：
![参考答案图示](https://thumb.zyjl.cn/pic19/pageDataEdit/2026-03-28/ddf6f127ae8036d7e6dbe142a86adc7b.png)
（左侧直螺线管：右端导线箭头向下，左端导线箭头向上；右侧U型螺线管：上端左端导线箭头向下，下端左端导线箭头向上）
【知识点】
安培定则应用、通电螺线管电流方向判断
【点评】
本题核心考查安培定则的实际应用，需要准确掌握安培定则中大拇指与螺线管N极、四指与电流环绕方向的对应关系，同时结合螺线管的绕线方式和磁极分布，清晰推导电流方向，是对电磁学基础定则的典型考查。
【难度系数】
0.6
【分析】
要画出螺线管的绕线，需结合安培定则（右手螺旋定则）分图分析：
1. 左图：已知螺线管N、S极（左N右S）和电源正负极（左正右负），先根据安培定则确定螺线管内电流方向，再结合电源电流流向，确定绕线的起始和走向。
2. 右图：先通过小磁针指向，利用异名磁极相吸判断螺线管右端为N极，再结合电源正负极，用安培定则确定电流在螺线管内的方向，进而画出绕线。
【解析】
左图绕线：
1. 电流方向：电源正极流出电流，经开关后从螺线管左下接线柱流入，右上接线柱流出回到负极。
2. 安培定则应用：右手握住螺线管，大拇指指向N极（左端），四指弯曲方向为电流在螺线管内的方向，因此绕线从螺线管左下侧正面开始，向上顺时针绕制，至右上侧背面完成绕线。
右图绕线：
1. 判断磁极：小磁针S极靠近螺线管右端，根据异名磁极相互吸引，可知螺线管右端为N极。
2. 电流方向：电源正极流出电流，从螺线管左上接线柱流入，右下接线柱流出经开关回到负极。
3. 安培定则应用：右手握住螺线管，大拇指指向N极（右端），四指弯曲方向为电流在螺线管内的方向，因此绕线从螺线管左上侧背面开始，向下逆时针绕制，至右下侧正面完成绕线。

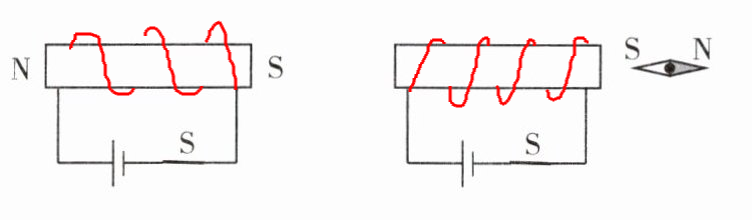

最终绕线图如下：

【答案】
绕线方式如上述解析中的图所示
【知识点】
安培定则应用，磁极间相互作用
【点评】
本题核心考查安培定则的实际运用，需要结合磁极间的相互作用规律判断螺线管磁极，再通过安培定则建立电流方向与绕线方式的联系，对逻辑推导能力有一定要求，是电磁学基础应用的典型题型。
【难度系数】
0.6
【分析】
要解决这道题，我们可以分两步进行思考：
1. 首先利用安培定则（右手螺旋定则）判断每个选项中通电螺线管的N、S极：右手握住螺线管，四指指向电流的方向，大拇指所指的一端就是螺线管的N极。
2. 然后根据磁感线的分布规律（在磁体外部，磁感线总是从N极出发，回到S极），验证每个选项的磁感线走向是否与判断出的磁极匹配，从而筛选出正确选项。
【解析】
我们逐个分析选项：
选项A：根据安培定则，右手握住螺线管，四指沿电流向上的方向，大拇指指向左端，即左端为N极、右端为S极。但磁感线在磁体外部应从N极（左端）出发回到S极（右端），而图中左端磁感线指向螺线管内部，不符合规律，错误。
选项B：根据安培定则，右手握住螺线管，四指沿电流向下的方向，大拇指指向右端，即右端为N极、左端为S极。磁感线在磁体外部从N极（右端）出发回到S极（左端），与图中磁感线走向一致，符合规律，正确。
选项C：根据安培定则，右手握住螺线管，四指沿电流向下的方向，大拇指指向右端，即右端为N极。但图中右端磁感线指向螺线管内部，不符合“外部磁感线从N极出发”的规律，错误。
选项D：根据安培定则，右手握住螺线管，四指沿电流向下的方向，大拇指指向右端，即右端为N极、左端为S极。但图中磁感线从左端出发回到右端，与正确的磁感线走向完全相反，错误。
【答案】
B
【知识点】
安培定则、磁感线分布规律
【点评】
本题主要考查安培定则的应用和磁感线的分布特点，是电磁学的基础题型。解题时需注意安培定则的正确使用（四指与电流方向一致），以及磁体外部磁感线的走向，容易因安培定则应用错误或磁感线规律记忆混淆而出错。
【难度系数】
0.6
【分析】
要解决此题，需按以下思路进行：
1. 先利用安培定则判断通电螺线管的磁极，这是判断小磁针指向的核心依据；
2. 明确磁体外部磁感线的方向规律：从N极出发，回到S极，且小磁针静止时N极指向与磁感线方向一致；
3. 逐一对比每个小磁针的指向与磁感线方向，找出指向错误的小磁针。
【解析】
1. 判断通电螺线管的磁极：
根据安培定则（右手螺旋定则），右手握住通电螺线管，四指指向电流的方向（图中螺线管左端电流向上，右端向下），大拇指指向螺线管的右端，因此螺线管的右端为N极，左端为S极！
2. 分析各小磁针的指向：
小磁针a：位于螺线管S极左侧，磁感线方向向右（指向S极），小磁针N极（涂黑端）向右，与磁感线方向一致，指向正确；
小磁针b：位于螺线管上方，磁感线方向从右端N极指向左端S极（向左），小磁针N极向左，与磁感线方向一致，指向正确；
小磁针c：位于螺线管N极右侧，磁感线方向向右（远离N极），小磁针N极（涂黑端）向左，与磁感线方向相反，指向错误；
小磁针d：位于螺线管下方，磁感线方向从右端N极指向左端S极（向左），小磁针N极向左，与磁感线方向一致，指向正确。
综上，指向不正确的是小磁针c，故选C。
【答案】
C
【知识点】
安培定则，磁感线方向，小磁针指向规律
【点评】
本题主要考查安培定则的应用以及磁感线与小磁针指向的关系，需准确掌握安培定则的使用方法，明确磁体外部磁感线的分布特点，才能正确判断小磁针的指向。
【难度系数】
0.6
【分析】
要解决这道题，首先明确电磁铁的工作原理是电流的磁效应（通电时产生磁性，断电时磁性消失），核心是利用通电导体周围的磁场。接下来逐个分析选项：
1. 电磁起重机：通过给电磁铁通电产生磁性，吸起钢铁等重物，断电后磁性消失放下重物，用到了电磁铁；
2. 电磁继电器：利用电磁铁的磁性通断来控制工作电路的开关，属于电磁铁的间接应用；
3. 电铃：通电时电磁铁吸引小锤敲击铃碗发声，断电后电磁铁失去磁性，小锤复位，重复此过程实现持续发声，用到了电磁铁；
4. 电热毯：是利用电流的热效应，将电能转化为内能来发热，整个过程不需要利用磁场，因此没有用到电磁铁。
综上，没有用到电磁铁的是电热毯。
【解析】
选项A：电磁起重机利用电流的磁效应，通过电磁铁实现重物的起吊与释放，用到电磁铁；
选项B：电磁继电器以电磁铁为核心部件，通过控制电磁铁的通断电来间接控制工作电路，用到电磁铁；
选项C：电铃内部的电磁铁在通电时吸引小锤敲击铃体，断电后小锤复位，循环工作，用到电磁铁；
选项D：电热毯是基于电流的热效应工作，将电能转化为内能，未使用电磁铁。
因此，答案选D。
【答案】
D
【知识点】
电磁铁的应用、电流的热效应
【点评】
本题主要考查电磁铁的应用与电流不同效应的区分，需要熟悉常见电器的工作原理，明确电磁铁是利用电流的磁效应工作，而电热类电器多利用电流的热效应，属于基础识记类题目。
【难度系数】
0.8
