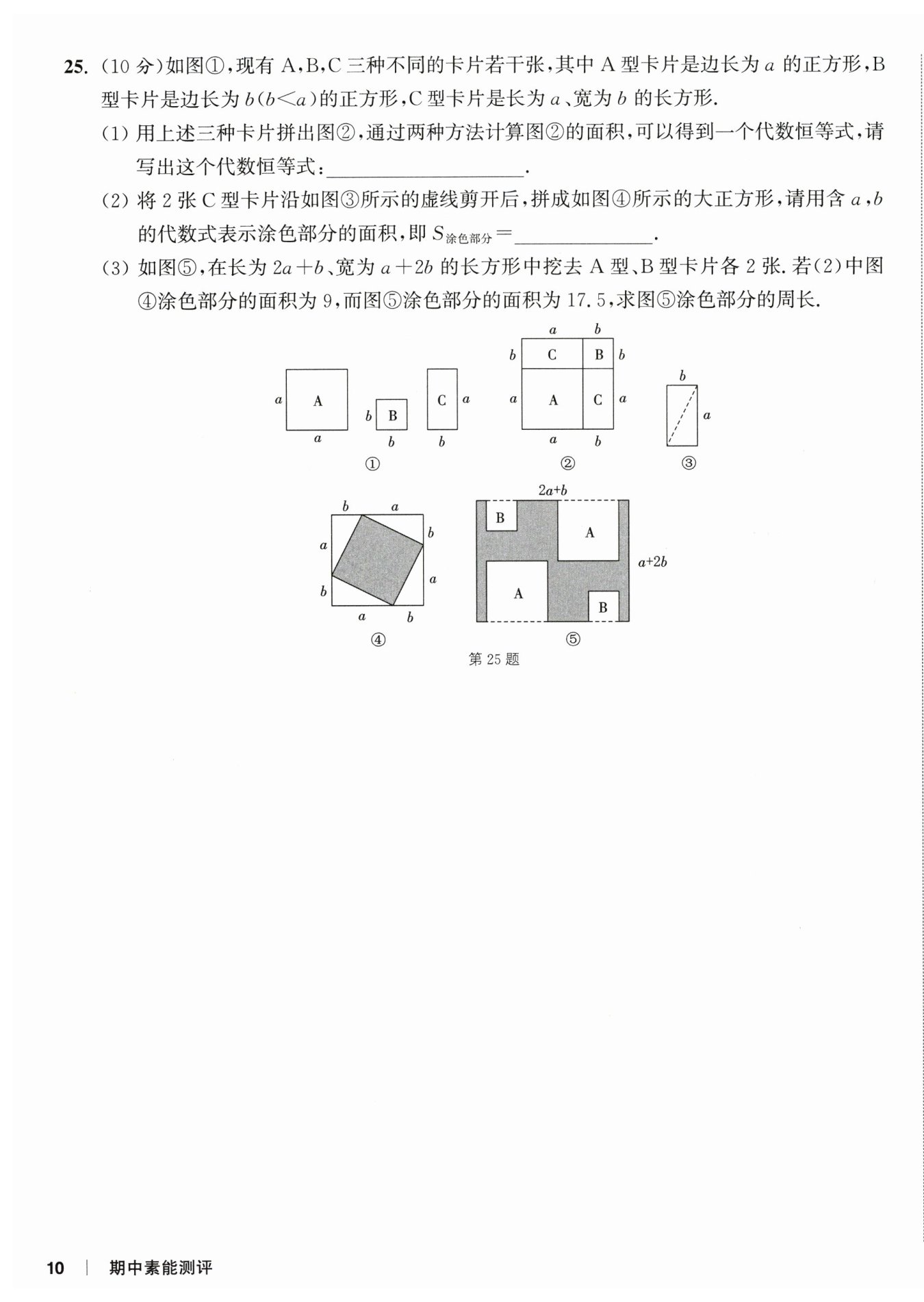

解:$(3)$由题意得:
图④中,$(a+b)^2-2ab=9,$
图⑤中,$(2a+b)(a+2b)-2a^2-2b^2=17.5,$
化简得:$2a^2+5ab+2b^2-2a^2-2b^2=17.5,$
$ $即$5ab=17.5,$解得$ab=3.5。$
$ $将$ab=3.5$代入$(a+b)^2-2ab=9,$
$ $得$(a+b)^2-2×3.5=9,$
$ (a+b)^2=16,$
$ $因为$a+b>0,$所以$a+b=4。$
$ $则图$⑤$涂色部分的周长为$10(a+b)=10×4=40。$
