秒表
A
$-2$
晶体
$2$
低
液体温度到达沸点后，
继续加热温度不变，若液体沸点与水的沸点相等或比水的沸点高，则当水的温度到达沸点
时温度不再变化，则液体温度到达水的沸点后不会从水吸热，不会沸腾，因此液体沸点一定比水低
大小
像和物体到达平面镜的距离
不变
不变
不能
虚
【分析】

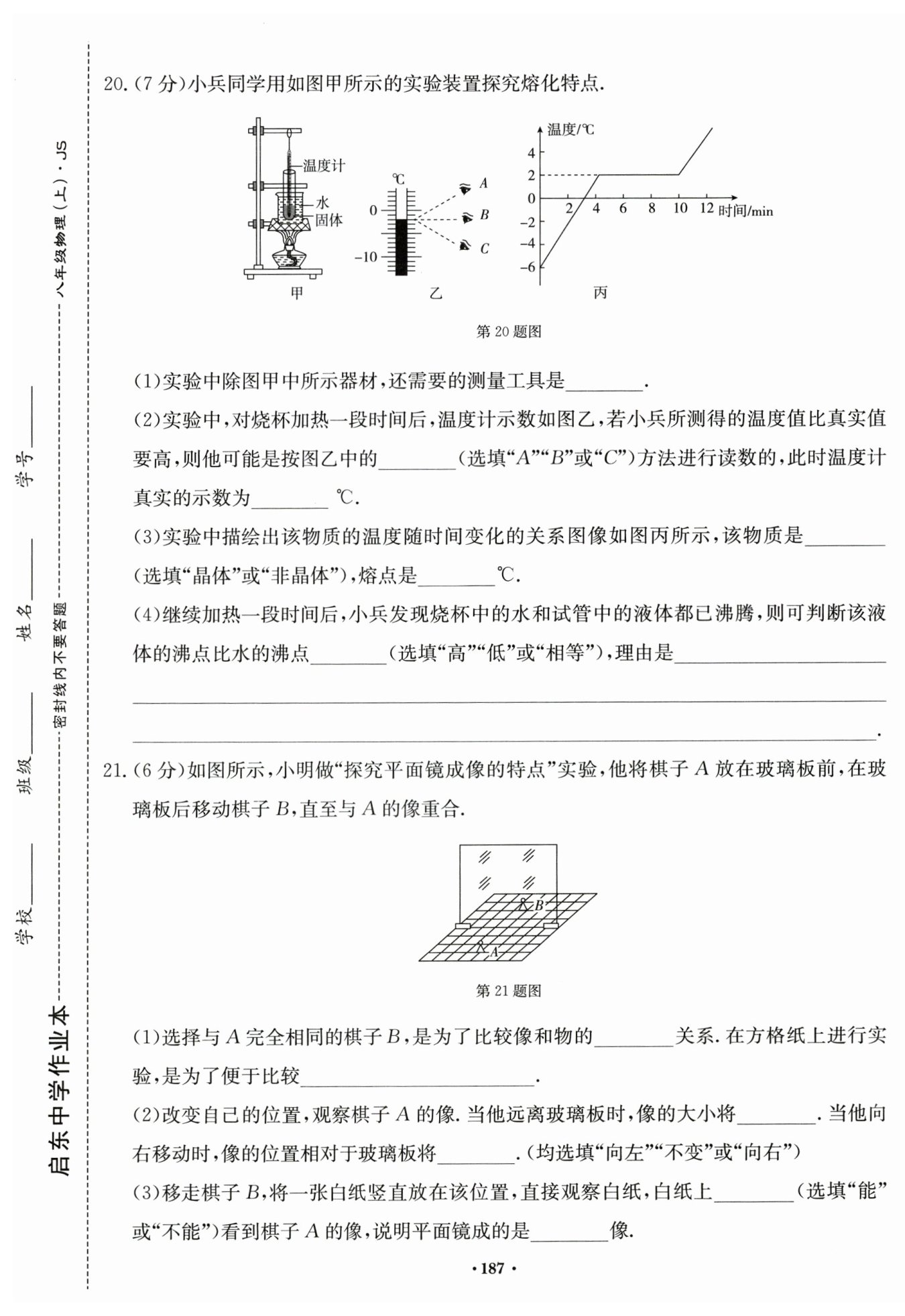

本题围绕探究物质熔化特点的实验展开，需结合实验目的、温度计读数规则、晶体与非晶体的区别、沸腾条件等知识点逐步分析：
1. 探究熔化特点需记录温度随时间的变化，因此除温度计外还需测量时间的工具；
2. 温度计读数时，俯视会使读数偏大，仰视偏小，平视正确，结合温度计刻度可确定真实示数；
3. 晶体有固定熔点，熔化图像中存在温度不变的水平段，该段对应温度为熔点；
4. 沸腾的条件是达到沸点且持续吸热，据此判断试管内液体与水的沸点关系。
【解析】
(1) 探究物质熔化特点，需要测量温度和时间，图甲已有温度计测温度，因此还需要测量时间的秒表（停表）。
(2) 温度计读数时，俯视（A方法）会导致读数比真实值高，平视（B）读数准确，仰视（C）读数偏小；图乙中温度计分度值为1℃，液柱在0℃以下第2格，真实示数为-2℃。
(3) 由图丙可知，该物质熔化时温度保持不变，有固定熔点，属于晶体；熔化时温度不变的数值为2℃，即熔点为2℃。
(4) 沸腾的条件是达到沸点且继续吸热。烧杯中的水沸腾时温度保持不变，若试管中的液体沸腾，说明其能从水中吸热，因此该液体的沸点比水低：若液体沸点等于或高于水的沸点，当水沸腾时温度不再升高，液体达到沸点后无法继续吸热，就不会沸腾，故液体沸点一定比水低。
【答案】
(1) 秒表 (2) A；-2 (3) 晶体；2 (4) 低；液体温度到达沸点后，继续加热温度不变，若液体沸点与水的沸点相等或比水的沸点高，则当水的温度到达沸点时温度不再变化，液体温度到达水的沸点后不会从水吸热，不会沸腾，因此液体沸点一定比水低
【知识点】
熔化特点探究、温度计读数、晶体与非晶体、沸腾条件
【点评】
本题是探究物质熔化特点的实验综合题，考查了实验器材选择、温度计读数、晶体判断及沸腾条件的应用，需准确掌握实验原理和操作要点，易错点为温度计读数的视线问题和沸腾条件的理解。
【难度系数】
0.5
【分析】
本题围绕“探究平面镜成像的特点”实验展开，需结合实验设计原理和平面镜成像规律分析各问题：
1. 第(1)问：选择相同棋子B是利用等效替代法，当B与A的像重合时，可直观比较像与物的大小；方格纸能直接读取棋子到玻璃板的格子数，便于定量比较像和物到平面镜的距离关系。
2. 第(2)问：平面镜成像的核心特点是像与物大小相等，与物体到镜面的距离无关，因此人远离玻璃板时像的大小不变；像与物关于镜面对称，棋子A的位置未改变，故像的位置相对于玻璃板不变。
3. 第(3)问：实像能被光屏承接，虚像不能，平面镜成虚像，因此白纸（光屏）无法承接像，以此区分实虚像。
【解析】
(1) 实验中选择与A完全相同的棋子B，是为了通过等效替代法比较像和物的大小关系；在方格纸上进行实验，可直接测量棋子到玻璃板的距离，便于比较像和物体到达平面镜的距离关系。
(2) 平面镜成像时，像与物的大小始终相等，与观察者到玻璃板的距离无关，所以当人远离玻璃板时，像的大小不变；由于像与物关于镜面对称，棋子A的位置未发生变化，因此像的位置相对于玻璃板不变。
(3) 平面镜成的是虚像，虚像不能呈现在光屏（白纸）上，因此移走棋子B后将白纸竖直放在像的位置，白纸上不能看到棋子A的像，说明平面镜成的是虚像。
【答案】
21.(1)大小 像和物体到达平面镜的距离 (2)不变 不变 (3)不能 虚
【知识点】
平面镜成像特点、虚像与实像
【点评】
本题是光学实验的基础题型，考查“探究平面镜成像特点”实验的核心知识点，包括实验设计目的、成像规律应用及实虚像的判断，注重对基础概念的理解与应用。
【难度系数】
0.7
