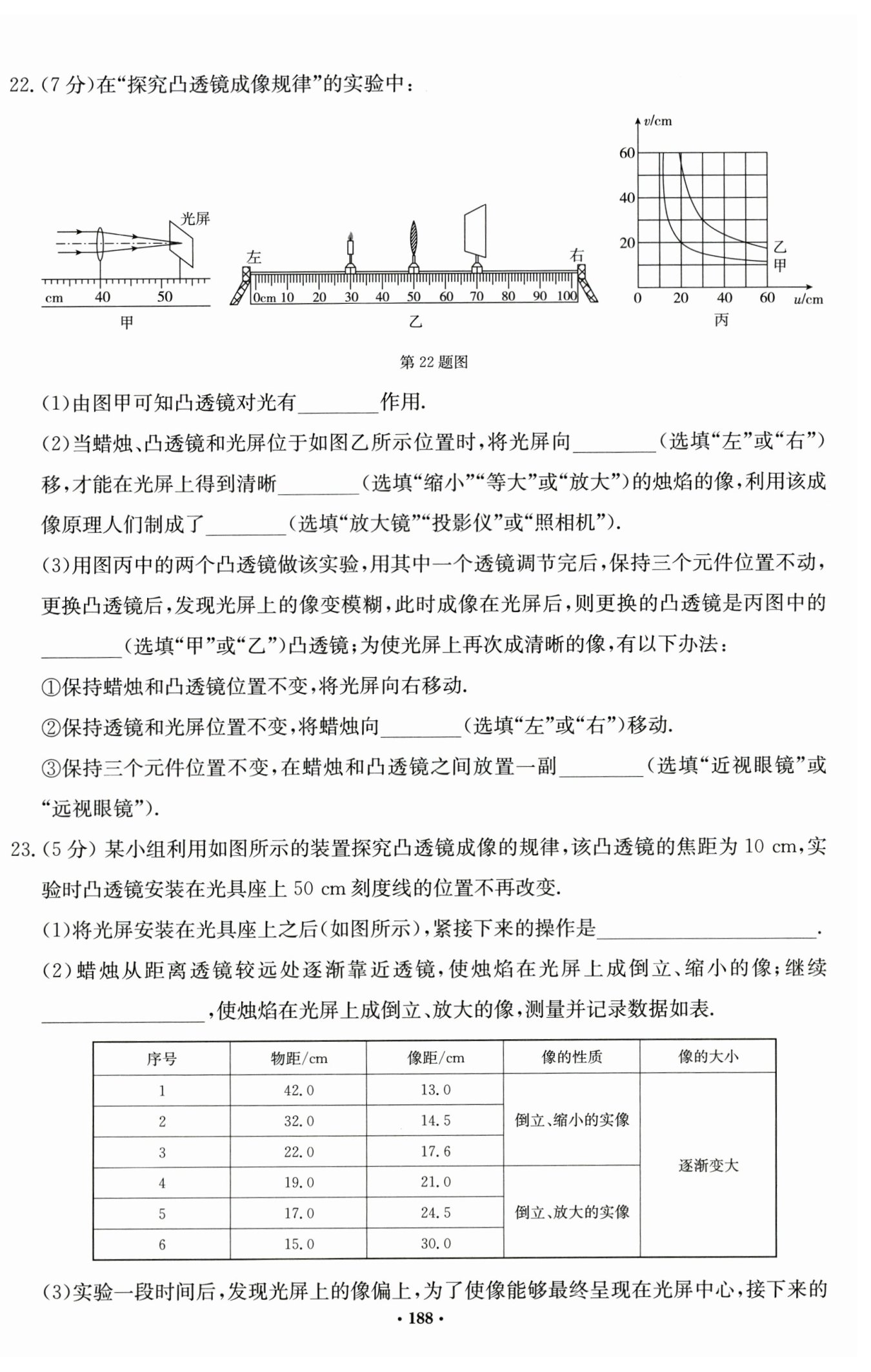

第188页

信息发布者：
会聚
右
放大
投影仪
乙
左
远视眼镜
调整烛焰、凸透镜和光屏三者的中心在同一高度
让蜡烛靠近透镜
【分析】
本题围绕“探究凸透镜成像规律”实验展开，需结合透镜对光线的作用、凸透镜成像规律、焦距的判断等知识逐步分析：
1. 第一问：观察平行光经透镜后的传播方向，判断透镜对光的作用；
2. 第二问：先通过图甲确定凸透镜焦距，再计算图乙的物距，结合成像规律判断像的位置、性质及应用；
3. 第三问：根据图丙的u-v关系确定两透镜的焦距，结合“像成在光屏后”分析更换的透镜，再根据成像规律分析后续操作。
【解析】
(1) 图甲中，平行于主光轴的光线经凸透镜后会聚到一点，说明凸透镜对光有会聚作用。
(2) 由图甲可知，凸透镜的焦距$f=55\mathrm{cm}-40\mathrm{cm}=15\mathrm{cm}$；图乙中，物距$u=50\mathrm{cm}-30\mathrm{cm}=20\mathrm{cm}$，满足$f＜u＜2f$，根据凸透镜成像规律，此时像距应$v＞2f=30\mathrm{cm}$，当前像距为$70\mathrm{cm}-50\mathrm{cm}=20\mathrm{cm}＜30\mathrm{cm}$，因此需将光屏向右移动，才能得到清晰的倒立、放大的实像，该原理应用于投影仪。
(3) 由图丙，当$u=v=2f$时成等大实像，可知甲透镜焦距$f_甲=10\mathrm{cm}$，乙透镜焦距$f_乙=15\mathrm{cm}$；更换透镜后像成在光屏后，说明透镜会聚能力变弱（焦距变大），故更换的是乙透镜；
② 保持透镜和光屏位置不变，要使像距减小，需增大物距，因此蜡烛向左移动；
③ 保持元件位置不变，需使光线提前会聚，应放置凸透镜，远视眼镜为凸透镜，故放置远视眼镜。
【答案】
(1) 会聚 (2) 右 放大 投影仪 (3) 乙 ②左 ③远视眼镜
【知识点】
凸透镜对光的作用；凸透镜成像规律；远视眼矫正
【点评】
本题考查凸透镜成像规律的实验应用，需掌握焦距确定、成像规律及透镜作用，结合图像和实验装置分析，难度适中。
【难度系数】
0.5
【分析】
本题围绕凸透镜成像规律的实验展开，需结合实验操作要求、凸透镜成像条件分析各问题：
1. 实验前需调整器材高度，保证像成在光屏中央；
2. 凸透镜成实像时，物距变化会影响像的大小与位置，据此判断物距调整方向；
3. 像偏上时需调整器材使三者中心共线，比较物像大小存在实际操作困难；
4. 根据物距范围确定像距范围，进而判断光屏位置。
【解析】
(1) 实验时，为使像能成在光屏的中心，需调整烛焰、凸透镜和光屏三者的中心在同一高度，这是实验前的必要操作；
(2) 凸透镜成倒立、缩小实像的条件是物距u＞2f，成倒立、放大实像的条件是f＜u＜2f，因此成缩小实像后，需减小物距，即让蜡烛靠近透镜，使物距进入f与2f之间；
(3) 光屏上的像偏上，根据过凸透镜光心的光线传播方向不变，可将蜡烛适当向上移动，或光屏向上移动，或凸透镜向下移动，使像回到光屏中心；判定像与物的大小关系时，由于像和物分别在不同位置，无法准确测量两者实际大小，存在困难；
(4) 图中蜡烛在35cm刻度线处，凸透镜在50cm刻度线处，物距u=50cm-35cm=15cm，已知焦距f=10cm，故f＜u＜2f，此时像距v＞2f=20cm，凸透镜在50cm处，因此光屏应在70cm刻度线右侧，即移至80cm刻度线的右侧才能找到清晰的像。
【答案】
(1) 调整烛焰、凸透镜和光屏三者的中心在同一高度
(2) 让蜡烛靠近透镜
(3) 将蜡烛或光屏适当向上移动，或将凸透镜适当向下移动；无法准确测量物像的大小
(4) 右侧
【知识点】
凸透镜成像规律、实验操作、实像特点
【点评】
本题考查凸透镜成像实验的核心操作与规律应用，涵盖实验调整、成像条件、像的调节及大小判定，需熟练掌握凸透镜成像的基本要点。
【难度系数】
0.6
