【分析】
首先先识别正常工作时的电路结构：第一步先判断元件连接方式，正常状态下定值电阻R和灯泡L串联，电流表测量串联电路的总电流，电压表并联在灯泡L两端，测量灯泡的分压。第二步先明确正常工作时的电表示数特征：此时总电阻为R与灯泡电阻之和，电路电流不为零，根据串联分压规律，灯泡两端的电压小于电源总电压。第三步分析小灯泡断路后的变化：灯泡断路后整个串联通路被切断，电路几乎没有电流，电流表示数会变小；同时电压表的两端可以通过完好的电阻R、闭合的开关连通到电源的正负极，此时电压表相当于直接接在电源两端，示数变为电源电压，比原来的灯泡分压更大，由此即可判断两个电表示数的变化。
【解析】
1. 正常工作状态：电阻R与灯泡L串联，电流表测电路中的电流，电压表测灯泡L两端的电压。根据串联电路分压规律，此时电压表示数小于电源电压，电路存在正常工作电流，电流表示数不为0。
2. 小灯泡断路后：
① 电路的通路被完全切断，电路中几乎没有持续电流，因此电流表示数从原有正常值降低到接近0，电流表示数变小。
② 此时电压表的两个接线柱，可通过电流表、开关、定值电阻R分别连通到电源的正负极，由于电压表内阻极大，它分得的电压几乎等于电源总电压，示数从原本小于电源电压的数值变为等于电源电压，因此电压表示数变大。
综上，电压表示数变大，电流表示数变小，对应选项A。
【答案】A
【知识点】串联电路分压规律，电压表的使用，断路故障分析
【点评】
本题属于电路故障的易错题，很多同学会错误认为灯泡断路后电压表也没有示数，忽略了断路后电压表可以通过其余完好的元件连通到电源两极，大内阻的电压表串联在电路中时几乎分得全部电源电压，同时电路电流几乎为零，解题时要分别对故障前后的电路状态逐一分析，避免凭直觉判断出错。
【难度系数】
0.6

【分析】
首先第一步先明确电路连接方式：由电路图可知定值电阻R与灯泡L串联，电流表测串联电路的总电流，电压表并联在R两端，测量R的电压。接下来我们采用代入排除法，将每个选项描述的故障逐一代入，推导故障发生后两电表示数的变化、灯泡的工作状态，对比题目给出的“灯L熄灭，两个电表中只有一个电表的示数变大”的条件，不符合的直接排除，最终得到正确选项。
【解析】
由题图可知，电阻R与灯泡L串联，电流表测量电路中的电流，电压表测量电阻R两端的电压，逐一分析各选项：
1. 分析选项A：若灯L断路，整个电路的通路被切断，电路中无电流，电流表示数变为0；同时电压表的右端无法通过L连接到电源负极，电压表也无示数，两个电表示数都变小，不符合“只有一个电表的示数变大”的条件，A错误。
2. 分析选项B：若电阻R短路，电压表也被短路，电压表示数变为0，示数变小；此时电路总电阻变小，电路电流变大，灯泡L会发光且亮度变大，不符合“灯L熄灭”的条件，B错误。
3. 分析选项C：若灯L短路，电路总电阻变小，由欧姆定律可知电路电流变大，电流表示数变大；此时R两端电压等于电源电压，电压表示数也变大，两个电表示数都变大，不符合“只有一个电表的示数变大”的条件，C错误。
4. 分析选项D：若电阻R断路，电路通路被切断，电路中电流为0，电流表示数变小；此时电压表通过灯泡L、开关直接连接到电源两端，电压表测电源电压，示数变大，同时电路无电流，灯L熄灭，完全符合题目给出的所有现象，D正确。
【答案】
D
【知识点】
串联电路故障分析，欧姆定律，电表使用规则
【点评】
本题是初中物理典型的串联电路故障辨析题，核心解题思路是故障代入推导现象，重点考察学生对断路、短路故障对应的电表示数变化的理解，尤其要注意电压表串联在断路电路中时，示数接近电源电压、电路电流几乎为零的特点，避免误选C选项。
【难度系数】
0.6

【分析】
我们可以按照逐个排查选项的思路解题：首先明确已知条件：力敏电阻的阻值随所受压力增大而减小，题目要求压力增大时电表示数同步增大。第一步先判断每个选项的电路连接方式，确定电表的测量对象；第二步结合压力增大时力敏电阻的阻值变化，利用欧姆定律、串并联电路的规律推导电表示数的变化，逐一排除不符合要求的选项，最终得到正确答案。
【解析】

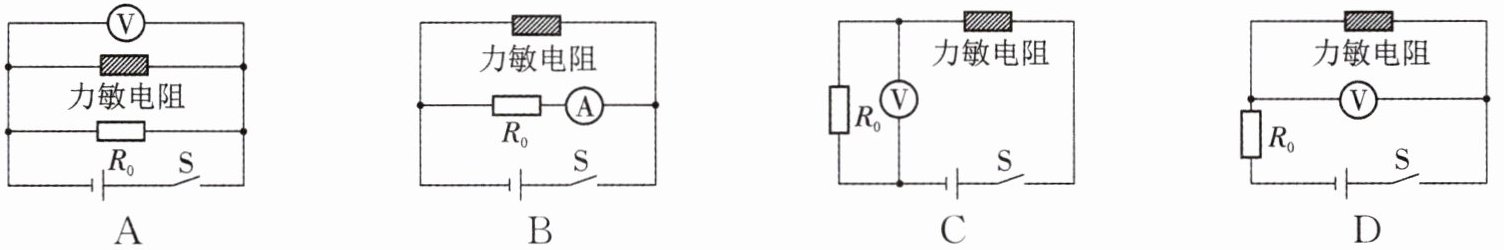

我们对四个选项逐一分析：
1. 选项A：力敏电阻与定值电阻$R_0$并联，电压表并联在电源两端，测量电源电压。电源电压始终保持不变，因此无论压力如何变化，电压表示数都不会改变，不符合题意。
2. 选项B：力敏电阻与定值电阻$R_0$并联，电流表串联在$R_0$所在支路，测量通过$R_0$的电流。并联电路各支路两端电压等于电源电压，$R_0$是定值电阻，由$I=\frac{U}{R}$可知，通过$R_0$的电流恒定不变，压力变化时电流表示数不变，不符合题意。
3. 选项C：力敏电阻与定值电阻$R_0$串联，电压表测量$R_0$两端的电压。当压力增大时，力敏电阻阻值减小，电路总电阻减小，电源电压不变，根据欧姆定律$I=\frac{U_{\mathrm{总}}}{R_{\mathrm{总}}}$，电路中的电流增大；$R_0$是定值电阻，由$U_0=IR_0$可知，$R_0$两端的电压随电流增大而增大，即电压表示数随压力增大而增大，符合题意。
4. 选项D：力敏电阻与定值电阻$R_0$串联，电压表测量力敏电阻两端的电压。当压力增大时，力敏电阻阻值减小，根据串联分压规律，力敏电阻分得的电压随自身阻值减小而减小，因此电压表示数随压力增大而减小，不符合题意。
综上，只有C选项符合要求。
【答案】
C
【知识点】
欧姆定律应用；串并联电路特点；串联分压规律
【点评】
本题属于动态电路分析的常规题型，结合力敏电阻的特性考察电路规律的应用，易错点是混淆两个串联电路中电压表的测量对象，解题时需要先明确电表测量的物理量，再结合电阻变化逐步推导电表示数的变化，避免直接凭直觉判断。
【难度系数】
0.6

【分析】

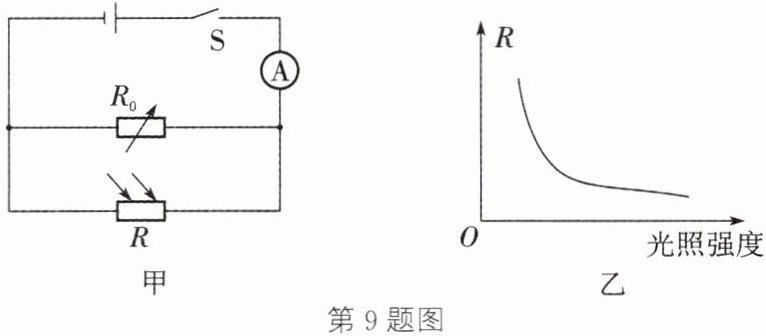

首先先识别电路结构：图甲中可调电阻箱R₀和光敏电阻R为并联关系，电流表测量干路的总电流，并联电路各支路两端电压都等于电源电压，保持恒定。接下来结合图乙的R-光照强度图像，先明确光敏电阻阻值随光照强度的变化规律，再结合并联电路电流规律、欧姆定律逐个分析选项：1. 直接通过乙图的变化趋势判断A选项的正误；2. 分析C、D选项时，抓住并联支路互不影响的特点，先判断R₀支路的电流是否随光照变化，再根据光照变强时R的阻值变化，推导R支路电流、干路总电流的变化，即可判断C、D对错；3. 分析B选项时，明确警戒光照强度对应干路电流恰好等于报警阈值I₀的状态，推导此时总电流的表达式，分析增大R₀后要维持总电流为I₀时R需要满足的条件，结合乙图R和光照强度的对应关系，就能判断警戒光照强度的变化。
【解析】
由图甲可知，R₀与R并联，电源电压U恒定，电流表测干路总电流，并联电路两支路的电压均等于电源电压U：
1. 分析选项A：由图乙的变化趋势可知，光照强度增大时，光敏电阻R的阻值逐渐减小，并非随光照强度增大而增大，A错误。
2. 分析选项C、D：当R₀阻值固定时，R₀两端电压始终等于电源电压U，根据欧姆定律I=U/R，通过R₀的电流I_R₀=U/R₀，该电流是定值，不会随光照强度变化；光照强度越大，R的阻值越小，通过R的电流I_R=U/R就越大，干路总电流I总=I_R₀+I_R，因此光照强度越大，干路电流（电流表示数）越大。因此C中“通过R₀的电流越大”的表述错误，D中“电流表示数越小”的表述也错误。
3. 分析选项B：警戒光照强度对应干路电流恰好等于报警阈值I₀的状态，此时满足I₀=U/R₀ + U/R。若增大R₀的阻值，U/R₀的数值会变小，要让总电流仍等于I₀，就需要U/R变大，也就是光敏电阻R的阻值更小；结合图乙可知，R的阻值越小，对应的光照强度越大，因此警戒光照强度会增大，B正确。
【答案】B
【知识点】并联电路电流规律，欧姆定律应用，光敏电阻特性
【点评】本题结合报警电路的实际场景考查并联电路规律和欧姆定律的应用，易错点是容易忽略并联支路独立工作的特点，误以为R₀支路的电流会随光照强度变化，解题时先明确并联电路各支路电压相等、互不影响的核心特点，再结合图像对应阻值和光照的变化关系，即可快速排除错误选项。
【难度系数】0.6
