【分析】
首先我们梳理解题思路：第一步先明确电阻的基本属性，电阻是导体本身固有的性质；第二步梳理不考虑温度时，决定电阻大小的导体自身相关因素；第三步区分导体自身属性和外部电学量的差异，逐一比对选项排除不符合要求的答案。我们已知排除温度影响后，电阻大小只由导体自身的材料、长度、横截面积决定，和通电后产生的外部电学量没有关联，据此就能筛选出和电阻无关的因素。
【解析】
导体的电阻是导体本身的固有性质，在不考虑温度影响的前提下，电阻的大小仅由导体的材料、长度、横截面积决定，和导体两端的电压、通过导体的电流均无关：
1. 选项A：导体中的电流是由导体两端的电压和导体电阻共同决定的，无论导体中是否有电流通过，导体的电阻都客观存在且大小不会发生改变，因此导体中的电流和电阻大小无关，符合题意；
2. 选项B：不同材料的导体电阻率存在差异，电阻大小和导体的材料直接相关，不符合题意；
3. 选项C：在材料、横截面积等条件一致时，导体的长度越长，电阻越大，电阻和导体长度有关，不符合题意；
4. 选项D：在材料、长度等条件一致时，导体的横截面积越小，电阻越大，电阻和导体横截面积有关，不符合题意。
综上，答案为A。
【答案】
A
【知识点】
电阻的特性；影响电阻大小的因素
【点评】
本题是电学基础概念题，核心易错点是不少同学会混淆欧姆定律的计算式R=U/I的含义，误以为电阻和电压、电流相关，实际上该公式只是电阻的测量计算式，电阻的大小完全由导体自身的条件决定，和外部的电流、电压没有关联，理清这个概念就可以轻松答对本题。
【难度系数】
0.9

【分析】

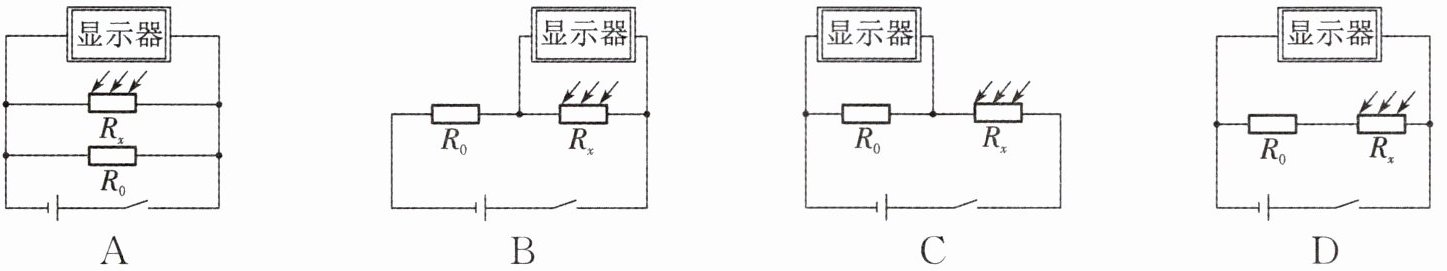

我们的解题思路是先明确题目核心要求：光照强度增强时，光敏电阻$R_x$阻值减小，由电压表改装的显示器示数同步增大。接下来逐个分析选项：首先判断每个电路中$R_0$和$R_x$的连接方式，确定显示器（电压表）的测量对象，再结合串并联电路规律和欧姆定律，分析$R_x$阻值减小时对应电压的变化，逐一排除不符合要求的选项，得到正确答案。
【解析】
我们逐个对选项进行验证：
1. 选项A：$R_0$与$R_x$并联，显示器并联在$R_x$两端。并联电路各支路电压等于电源电压，电源电压恒定，因此无论$R_x$阻值如何变化，显示器的示数始终等于电源电压，不会随光照强度改变，不符合要求。
2. 选项B：$R_0$与$R_x$串联，显示器并联在$R_x$两端。当光照增强时，$R_x$阻值变小，根据串联分压规律，电阻越小分得的电压越小，因此$R_x$两端电压减小，显示器示数变小，不符合“光照增强示数增大”的要求。
3. 选项C：$R_0$与$R_x$串联，显示器并联在$R_0$两端。当光照增强时，$R_x$阻值变小，电路总电阻$R_总=R_0+R_x$随之变小，电源电压$U$不变，由欧姆定律$I=\frac{U}{R_总}$可知，电路中的电流$I$变大；定值电阻$R_0$的阻值不变，由$U_0=IR_0$可知，$R_0$两端的电压变大，即显示器的示数增大，完全符合题目要求。
4. 选项D：显示器直接并联在电源两端，测量电源总电压，电源电压恒定，因此无论$R_x$阻值如何变化，显示器示数始终不变，不符合要求。
综上，符合要求的是选项C。
【答案】
C
【知识点】
串联分压规律，欧姆定律，并联电路电压规律
【点评】
本题结合光敏电阻的特性考查动态电路分析，核心解题逻辑是先明确电压表的测量对象，再结合串并联电路的特点判断电阻变化时对应的电压变化，排除不符合要求的选项即可，属于典型的基础动态电路应用题。
【难度系数】
0.7

【分析】
解题时首先抓住题目给出的核心条件：恒流源正常工作时输出电流恒定为0.15A，也就是电路中的电流始终保持不变，接下来结合欧姆定律逐个分析选项：
1. 判断A选项：已知电流恒定，铂的电阻随温度变化，根据U=IR，铂两端的电压必然随电阻变化，因此电压表示数不可能保持不变，可直接排除A。
2. 分析B选项：电流表测电路电流I，电压表测铂两端电压U，两表示数之比为I/U，结合欧姆定律可得I/U=1/R，温度降低时铂的电阻变小，那么1/R就会变大，所以这个比值是增大的，B错误。

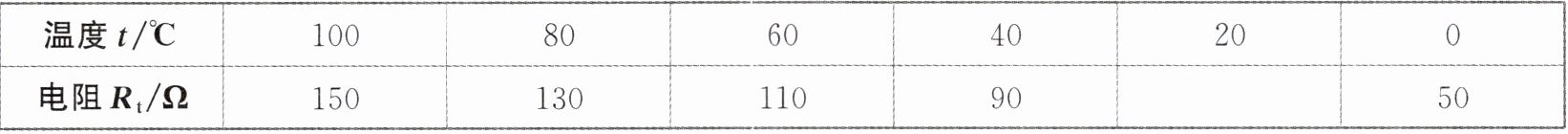

3. 推导D选项：从表格给出的规律能看出，温度每升高20℃，铂的电阻增大20Ω，也就是每10℃对应电阻变化10Ω，按规律推算20℃时铂的电阻是70Ω，不是75Ω，D错误。
4. 验证C选项：因为电流I恒定，电压U=IR，R和温度是线性正比关系，所以U和温度也呈线性正比，每变化10℃对应的电压变化量是固定值，因此刻度线是均匀的，C正确。
【解析】
根据题中条件结合欧姆定律逐一分析选项：
选项A：恒流源输出电流恒定为0.15A，金属铂的电阻随温度发生变化，由U=IR可知，金属铂两端的电压会随电阻变化而变化，因此电压表示数是变化的，A错误。
选项B：电流表与电压表的示数之比为$\frac{I}{U}$，由欧姆定律$R=\frac{U}{I}$可得$\frac{I}{U}=\frac{1}{R}$；温度降低时金属铂的电阻变小，因此$\frac{1}{R}$变大，即两表示数之比变大，B错误。
选项D：由表格数据规律可知，温度每升高20℃，金属铂的电阻增大20Ω，即温度每升高10℃，电阻增大10Ω，推算可得20℃时金属铂的电阻为70Ω，并非75Ω，D错误。
选项C：由于恒流源输出电流I恒定，温度每变化10℃，金属铂的电阻变化量$\Delta R=10\ \Omega$，对应电压变化量$\Delta U=I· \Delta R=0.15\ \mathrm{A} × 10\ \Omega=1.5\ \mathrm{V}$，即温度每变化10℃，电压表的示数变化量是固定值，因此温度表上每10℃画一条刻度线，刻度线是均匀的，C正确。
【答案】
C
【知识点】
欧姆定律，电阻与温度的关系，恒流源特性
【点评】
本题结合电阻温度计的实际应用考查欧姆定律的灵活运用，易错点是容易混淆恒流源和普通恒压电源的特性，误判电压表示数不变，推导两表示数的比值关系、判断刻度均匀性时，抓住电流恒定的核心条件，利用线性正比关系分析即可快速得出结论。
【难度系数】
0.6

【分析】
解题思路如下：1. 首先根据两个电阻标注的额定电压、额定电流，利用欧姆定律计算出两个电阻的定值阻值。2. 分析串联场景：串联电路中各处电流相等，为保证两个电阻都不被烧坏，电路允许通过的最大电流只能取两个电阻额定电流中的较小值，再结合串联总电阻等于各电阻之和的规律，用欧姆定律即可算出电路两端允许的最大总电压。3. 分析并联场景：并联电路中各支路两端电压相等，为保证两个电阻都安全工作，并联电路的电源最大电压只能取两个电阻额定电压中的较小值，再分别计算两个支路在该电压下的工作电流，相加后就得到干路允许的最大总电流。
【解析】
第一步：计算两个电阻的阻值
根据欧姆定律$R=\frac{U}{I}$：
第一个电阻的阻值：$R_1=\frac{U_{1额}}{I_{1额}}=\frac{3V}{0.5A}=6\Omega$
第二个电阻的阻值：$R_2=\frac{U_{2额}}{I_{2额}}=\frac{6V}{0.3A}=20\Omega$
第二步：计算串联时电路的最大总电压
两个电阻的额定电流分别为$I_{1额}=0.5A$、$I_{2额}=0.3A$，串联电路电流处处相等，若电路电流超过0.3A，第二个电阻会因电流过大损坏，因此串联电路允许的最大电流$I_{串max}=0.3A$。
串联总电阻$R_{总}=R_1+R_2=6\Omega+20\Omega=26\Omega$
因此电路两端的最大电压：$U_{串max}=I_{串max}R_{总}=0.3A×26\Omega=7.8V$
第三步：计算并联时干路的最大总电流
两个电阻的额定电压分别为$U_{1额}=3V$、$U_{2额}=6V$，并联电路各支路电压相等，若电源电压超过3V，第一个电阻会因电压过大损坏，因此并联电路允许的最大电源电压$U_{并max}=3V$。
此时R1两端电压等于额定电压，工作电流为$I_1=0.5A$；
R2的工作电流：$I_2=\frac{U_{并max}}{R_2}=\frac{3V}{20\Omega}=0.15A$
根据并联电路干路电流等于各支路电流之和，干路最大电流：$I_{并max}=I_1+I_2=0.5A+0.15A=0.65A$
【答案】
7.8；0.65
【知识点】
欧姆定律，串联电路规律，并联电路规律
【点评】
本题是串并联电路安全计算的经典基础题型，核心解题逻辑可总结为“串联取小电流、并联取小电压”，避免出现直接将两个额定电压相加作为串联最大电压、直接将两个额定电流相加作为并联干路最大电流的典型错误，能有效考察学生对串并联电路特点和欧姆定律的综合应用能力。
【难度系数】
0.6

【分析】
首先先识别电路结构：滑动变阻器R和灯泡L是串联关系。第一步判断滑片移动时的亮度变化：向右移动滑片P时，先判断滑动变阻器接入电路的电阻变化，接入的电阻丝长度变长，阻值变大，电路总电阻随之变大，电源电压恒定，根据欧姆定律可知电路电流变小，灯泡的实际功率随电流减小而降低，因此亮度变暗。第二步计算正常发光的灯丝电阻：灯泡正常发光时两端电压为额定电压24V，电流为额定电流0.4A，直接代入欧姆定律R=U/I即可算出灯丝电阻。第三步计算滑动变阻器的最小接入阻值：灯泡两端电压最大不能超过24V，此时电路电流等于灯泡的额定电流，根据串联分压规律算出滑动变阻器两端的电压，再结合串联电路电流相等的特点，代入欧姆定律就能算出滑动变阻器允许的最小接入阻值。
【解析】
1. 亮度变化分析：滑片P向右移动时，滑动变阻器接入电路的阻值增大，电路总电阻增大，电源电压保持36V不变，由欧姆定律$I=\frac{U}{R_{总}}$可知电路电流减小。灯泡的实际功率$P_{实}=I^2R_L$，灯丝电阻近似不变，电流减小则实际功率变小，因此灯泡亮度变暗。
2. 正常发光灯丝电阻计算：灯泡正常发光时，额定电压$U_{额}=24V$，额定电流$I_{额}=0.4A$，代入欧姆定律得：
$R_L=\frac{U_{额}}{I_{额}}=\frac{24V}{0.4A}=60\Omega$
3. 滑动变阻器最小阻值计算：灯泡两端电压最大为24V时，电路电流等于灯泡额定电流$I=0.4A$，此时滑动变阻器分得的电压：
$U_R=U_{总}-U_{额}=36V-24V=12V$
串联电路电流处处相等，因此滑动变阻器的最小接入阻值：
$R_{小}=\frac{U_R}{I}=\frac{12V}{0.4A}=30\Omega$
【答案】
暗 60 30
【知识点】
串联电路分压规律，欧姆定律应用，实际功率判断亮度
【点评】
本题是串联电路的基础综合题，难度较低，核心是结合滑动变阻器的电阻变化分析电路动态，再利用灯泡的额定参数完成相关计算，需要注意明确灯泡电压达到额定值时，滑动变阻器接入的是最小阻值，避免搞反阻值的大小边界。
【难度系数】
0.8

【分析】

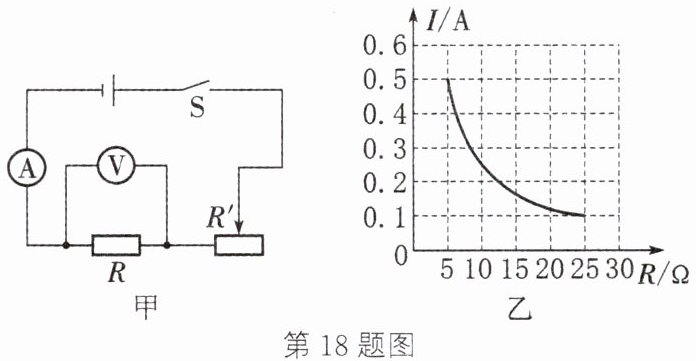

这是探究导体中电流与电阻关系的电学实验题，核心使用控制变量法，需保持定值电阻两端电压恒定。解题时第一步先观察I-R图像的变化规律，结合电压恒定的条件判断电流和电阻的比例关系；第二步从图像中选取任意一组I、R的对应数值，通过欧姆定律U=IR计算实验控制的定值电阻两端的不变电压；第三步推导电压的取值范围：一方面要考虑电流表的量程限制，算出电路允许的最大电流对应的定值电阻两端最大电压，另一方面结合串联分压规律，当选用最大定值电阻、滑动变阻器接入最大阻值时，算出定值电阻两端能实现的最小电压，最终得到完整的电压取值区间。
【解析】
1. 由图乙可知，电压一定时，导体的电阻增大，对应的电流减小，且任意一组电流与电阻的乘积为固定值，因此电流与电阻成反比。
2. 从图乙取对应点计算：当R=5Ω时，电流I=0.5A，根据欧姆定律可得定值电阻两端控制的电压：$U=IR=0.5\mathrm{A} × 5\Omega=2.5\mathrm{V}$，验证R=25Ω时I=0.1A，$U=0.1\mathrm{A} × 25\Omega=2.5\mathrm{V}$，符合电压恒定的要求。
3. 推导定值电阻两端电压的取值范围：
① 求最大允许电压：电流表量程为0~0.6A，电路的最大电流不能超过0.6A，此时接入最小的定值电阻R=5Ω，可得定值电阻两端的最大电压：$U_{\mathrm{max}}=I_{\mathrm{max}}R_{\mathrm{min}}=0.6\mathrm{A} × 5\Omega=3\mathrm{V}$，若电压超过3V，电路电流会超出电流表量程，不符合安全要求。
② 求最小可实现电压：串联电路中电压之比等于电阻之比，当接入最大定值电阻25Ω、滑动变阻器接入最大阻值50Ω时，滑动变阻器可分得最大电压，此时定值电阻两端电压最小：
由串联分压规律$\frac{U_{\mathrm{min}}}{U_{\mathrm{总}}-U_{\mathrm{min}}}=\frac{R_{\mathrm{max}}}{R_{\mathrm{滑max}}}$，代入数据$\frac{U_{\mathrm{min}}}{4.5\mathrm{V}-U_{\mathrm{min}}}=\frac{25\Omega}{50\Omega}$，解得$U_{\mathrm{min}}=1.5\mathrm{V}$，若预设电压小于1.5V，滑动变阻器需要接入的阻值超过其最大值，无法完成实验。
因此定值电阻两端电压范围为1.5~3V。
【答案】反比；2.5；$1.5∼ 3\ \mathrm{V}$
【知识点】电流与电阻的关系；欧姆定律计算；串联分压规律
【点评】本题围绕探究电流与电阻关系的经典实验设置考点，既覆盖了基础实验结论的判断，又结合电路安全、滑动变阻器的阻值限制综合推导电压的取值范围，需要学生理清两个极值对应的约束条件，是电学实验的典型中档题型。
【难度系数】0.6
