【分析】
我们首先明确串并联电路的核心区分规则：串联电路的电流只有唯一一条路径，电流会依次经过所有用电器；并联电路的电流存在至少两条独立路径，每个用电器的两个接线端都分别直接连接在一起。接下来我们逐个排查四个实物图的接线关系：只需要判断两个灯泡的两端是否分别两两连通，就能确定连接方式：如果电流可以分成两条独立支路分别通过两个灯泡就是并联，如果电流只能先后依次经过两个灯泡，没有第二条可选路径，就属于串联，不属于并联。
【解析】

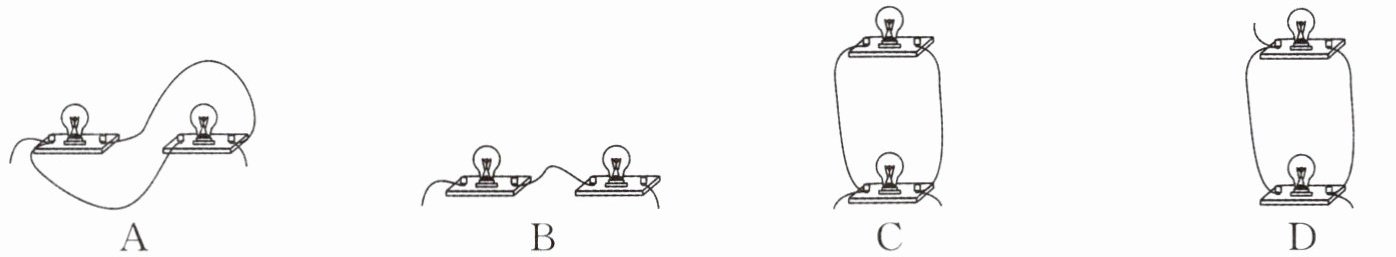

我们结合串并联的定义逐一分析选项：
1. 选项A：两个小灯泡的左右接线柱分别两两相连，电流可以分成两条独立通路分别通过两个灯泡，属于并联。
2. 选项B：电流从左侧导线流入后，先经过第一个小灯泡，再通过唯一的导线流入第二个小灯泡，最后从右侧导线流出，整个电路只有一条电流路径，两个灯泡依次连接，属于串联，不属于并联。
3. 选项C：上方灯泡的两个接线柱分别和下方灯泡的两个接线柱对应相连，电流有两条独立通路，属于并联。
4. 选项D：两个小灯泡的两端分别直接连接在一起，电流有两条独立通路，属于并联。
综上，不属于并联的是B选项。
【答案】
B
【知识点】
串并联电路判断
实物电路连接
【点评】
本题考察实物电路的串并联识别，是初中电路入门的基础题型，易错点是学生容易被导线的弯曲形状干扰，解题时不需要关注导线的形态，只需要梳理电流的路径数量，就能快速区分串并联。
【难度系数】
0.7

【分析】

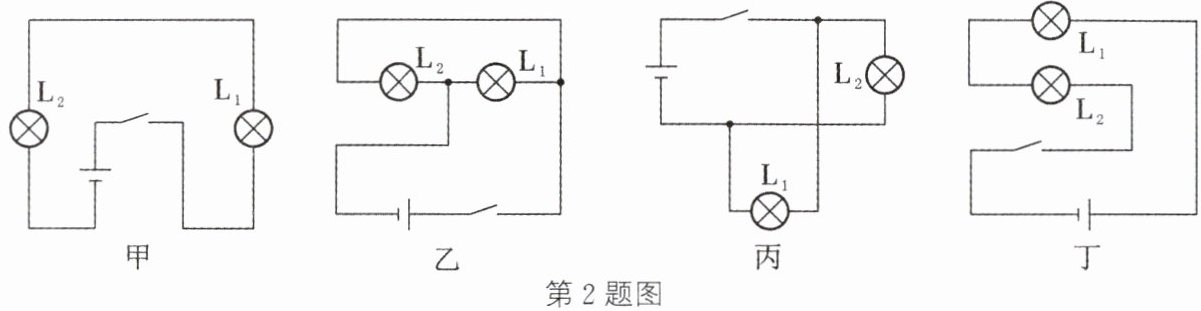

要判断电路是串联还是并联，核心思路是用电流路径法梳理电流的走向：串联电路的电流只有一条路径，所有用电器首尾顺次相连；并联电路的电流存在多条独立路径，各用电器的两端分别直接连接到电源的两极。接下来逐个分析四个电路图：1. 甲图：电流从电源正极出发，依次经过开关、L₁、L₂后回到电源负极，全程只有一条电流路径，属于串联电路，不符合并联要求。2. 乙图：电流从电源正极出发经过开关后，分成两条独立支路，分别经过L₁和L₂，之后汇合回到电源负极，两个灯泡两端都直接接在电源两极，属于并联电路。3. 丙图：电流从电源正极出发经过开关后，分为两条独立支路，一条经过L₂，另一条经过L₁，之后共同回到电源负极，两个灯泡互不影响，属于并联电路。4. 丁图：电流从电源正极出发，依次经过开关、L₂、L₁后回到电源负极，只有一条电流路径，属于串联电路。因此并联电路是乙、丙。
【解析】
根据串并联电路的定义逐一判断：
1. 甲图：L₁、L₂首尾顺次连接，电流仅存在1条路径，为串联电路；
2. 乙图：L₁、L₂的两端分别直接接在电源两极，电流有2条独立路径，为并联电路；
3. 丙图：L₁、L₂的两端分别直接接在电源两极，电流有2条独立路径，为并联电路；
4. 丁图：L₁、L₂首尾顺次连接，电流仅存在1条路径，为串联电路。
因此属于并联电路的是乙、丙，对应选项B。
【答案】B
【知识点】
串联电路识别，并联电路识别，电流路径法
【点评】
本题是电路入门的经典基础题，考察串并联电路的基础识别能力，解题时不要被图中弯折的导线形态误导，只需要梳理所有电流的可能路径，就可以快速区分串联和并联的连接方式。
【难度系数】
0.7

【分析】
这道题考查并联电路的基础特性，解题思路是先回忆并联电路的结构和工作规律，逐一核对每个选项的描述，找出不符合并联电路特点的错误说法即可：
1. 首先明确并联电路的核心特征是各用电器独立接在电源两端，支路之间互不干扰；
2. 依次判断每个选项的正误：先确认开关在支路、干路的控制范围，再分析支路断路后的电路工作状态，最终选出描述错误的选项。
【解析】
我们逐个分析选项：
A选项：并联电路各支路独立工作，互不影响，该描述符合并联电路的特点，说法正确。
B选项：支路开关与所在支路的用电器串联，只能控制本支路的用电器通断，无法影响其他支路，说法正确。
C选项：干路开关位于所有支路的公共通路部分，断开后整个电路都没有电流，能控制全部用电器，说法正确。
D选项：并联电路各支路独立，某一条支路断路后，其余支路的通路不受影响，其他支路上的用电器依然可以正常工作，并非所有用电器都停止工作，该描述错误。
题目要求选出错误的说法，因此对应答案为D。
【答案】D
【知识点】
并联电路特点，电路开关作用
【点评】
本题属于电学入门基础概念题，核心易错点是容易将并联和串联的断路故障特点混淆，串联电路一处断路所有用电器都停止工作，而并联电路单条支路断路不会影响其他支路，牢记两类电路的差异就能轻松解题。
【难度系数】
0.9

【分析】
我们可以利用串并联电路的核心特点来判断连接方式：首先明确，并联电路的各支路用电器独立工作、互不影响；串联电路的各元件互相影响，电路只有一条路径。第一步分析路灯：公路上如果某一盏路灯损坏，其余路灯仍可以正常发光，互不干扰，因此路灯是并联；第二步分析开关和电灯：开关需要控制电灯的通断，只有和电灯串联，才能通过断开、闭合操作切断或接通电灯所在的电路，实现控制作用；第三步分析充电宝的两个输出端：两个输出端可以单独给手机充电，也可以同时充电，说明两个接入的手机工作时互不影响，因此两个输出端是并联。
【解析】
1. 公路上的路灯，任意一盏出现故障熄灭时，其他路灯仍可正常工作，各路灯之间互不影响，符合并联电路的特点，因此为并联。
2. 开关需要实现对电灯的通断控制，只有开关与电灯串联，才能在开关断开时切断电灯所在的回路，因此二者为串联。
3. 充电宝的两个输出端可独立、同时为手机供电，两个输出端外接的用电器工作时互不干扰，符合并联电路的特征，因此为并联。
【答案】
并 串 并
【知识点】
并联电路特点，串联电路特点，生活电路连接
【点评】
本题属于电学基础应用题，结合生活中常见的电路场景，考察串并联电路特点的实际运用，核心判断逻辑是抓住“用电器是否独立工作互不影响”区分并联和串联，需要注意不要误将路灯判断为串联，明确开关控制用电器时必须和被控制对象串联的基本规则。
【难度系数】
0.9

【分析】

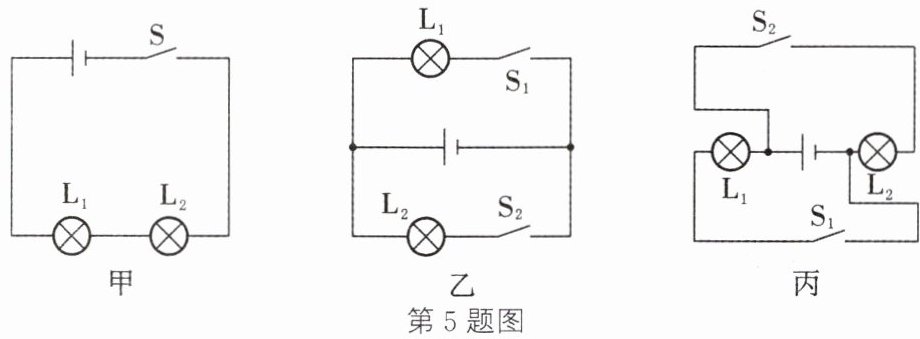

我们可以通过电流路径法来判断电路连接方式和开关的控制对象：首先明确串联电路的核心特征是电流只有唯一的一条路径，所有用电器顺次连接，电路中所有用电器都会被通路上的开关同时控制；并联电路的核心特征是电流存在两条及以上互不干扰的独立路径，各用电器两端分别直接连接到电源两极，支路开关仅能控制自身所在支路的用电器。接下来逐个分析三个电路图：① 图甲顺着电流走向观察，电流从电源正极流出后，只能依次经过开关S、L₂、L₁回到电源负极，没有其他分支，因此属于串联，开关处在唯一的整条电流路径上，能控制全部两个灯泡。② 图乙中电流从电源正极流出后立刻分成两条独立支路，第一条支路经过L₁、S₁回到电源负极，第二条支路经过L₂、S₂回到电源负极，两个灯泡工作互不影响，属于并联，S₁仅在L₁的支路上，只控制L₁，S₂仅在L₂的支路上，只控制L₂。③ 图丙中电流从电源正极流出后分为两条独立支路，第一条支路经过L₁、S₁回到负极，第二条支路经过L₂、S₂回到负极，两灯互不影响为并联，S₁仅控制所在支路的L₁，S₂仅控制所在支路的L₂。
【解析】
（1）图甲中电流只有一条路径，L₁和L₂顺次接入电路，属于串联；开关S串联在整个电路的唯一通路中，因此同时控制L₁、L₂。
（2）图乙中电流有两条独立的工作路径，L₁和L₂的两端分别直接连接到电源的两极，属于并联；S₁与L₁串联在同一条支路，因此S₁仅控制L₁；S₂与L₂串联在同一条支路，因此S₂仅控制L₂。
（3）图丙中电流有两条独立的工作路径，L₁和L₂两端分别直接接电源两极，属于并联；S₁与L₁串联在同一条支路，控制L₁；S₂与L₂串联在同一条支路，控制L₂。
【答案】
(1) 串 $\mathrm{L}_1$、$\mathrm{L}_2$ (2) 并 $\mathrm{L}_1$ $\mathrm{L}_2$ (3) 并 $\mathrm{L}_1$ $\mathrm{L}_2$
【知识点】
串并联电路识别，开关的控制作用
【点评】
本题是电路入门的经典基础题型，通过三个典型电路考察串并联的基础判断方法，掌握电流路径法就能快速梳理出电路结构，帮助初学者建立分析简单电路的基本思路，巩固串并联电路的核心特征。
【难度系数】
0.9

【分析】
我们可以按照需求逐步推导电路结构：首先，开关S1同时控制L1和L2，说明S1是总开关，一定在电路的干路上；其次，开关S2仅控制L2，说明S2只能单独影响L2的通断，因此S2需要和L2串联在同一条独立支路中，L1单独处于另一条支路，由此可判断两盏灯是并联关系。接下来按照并联电路的作图规则，先确定电源位置，依次连接干路开关、两条支路，最后回到电源负极即可完成符合要求的电路图。
【解析】
1. 先明确电路连接逻辑：两灯为并联，工作互不影响，满足S2仅控制L2的要求。
2. 从电源正极出发，首先连接总开关S1，S1之后电路分为两条独立支路：
支路一：直接连接灯泡L1，另一端接电源负极侧；
支路二：依次连接开关S2、灯泡L2，另一端接电源负极侧。
3. 该电路的工作逻辑完全符合题意：S1断开时两灯都不工作，S1闭合后L1直接发光，S2闭合时L2才会发光，S2断开时L2不亮。
【答案】

【知识点】
并联电路特点；开关控制作用；电路作图
【点评】
本题是基础的家用场景电路设计题，核心考点是根据开关的控制需求判断串并联结构，易错点是误将两灯设计为串联，牢记“仅单独控制某用电器的开关，必然和该用电器串联在同一条支路”的规律即可快速解题。
【难度系数】
0.7
