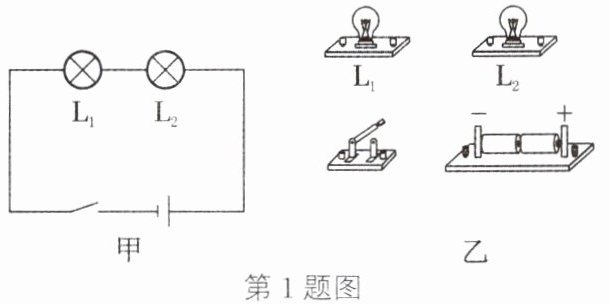

1 按照图甲的电路图连接图乙中的实物图。
答案：
1. 如图所示
1. 如图所示
解析：
【分析】
首先观察图甲的电路图，判断电路连接方式：这是一个串联电路，电流只有唯一的一条路径。我们可以用“电流流向法”来思考连接步骤：先从电源的正极出发，顺着电流的走向，依次把电路里的所有元件顺次首尾相连，最后回到电源的负极，连接过程中注意导线不能交叉，所有元件的接线柱都要正确接入电路，不要遗漏任何元件。
【解析】
1. 先梳理甲图的完整电流路径：电源正极→灯泡L₂→灯泡L₁→开关→电源负极，所有元件顺次串联，没有分支支路。
2. 连接实物时，从电源正极的接线柱引出导线，接到L₂的任意一个接线柱上，再从L₂的另一个接线柱引出导线接到L₁的任意一个接线柱上，接着从L₁的另一个接线柱引出导线接到开关的任意一个接线柱上，最后从开关剩下的接线柱引出导线接到电源的负极接线柱上，全程保证导线不交叉，所有元件都接入电路，和电路图逻辑完全一致。
【答案】
【知识点】
串联电路实物连接，电流路径
【点评】
本题是电学入门的基础连线题，核心考察串联电路的连接特点，只要掌握“串联电路元件依次首尾相连、电流只有一条路径”的规律，按照电流流向法逐步连接元件就可以顺利完成，需要注意连线时不要出现导线交叉的不规范操作。
【难度系数】
0.8
首先观察图甲的电路图，判断电路连接方式：这是一个串联电路，电流只有唯一的一条路径。我们可以用“电流流向法”来思考连接步骤：先从电源的正极出发，顺着电流的走向，依次把电路里的所有元件顺次首尾相连，最后回到电源的负极，连接过程中注意导线不能交叉，所有元件的接线柱都要正确接入电路，不要遗漏任何元件。
【解析】
1. 先梳理甲图的完整电流路径：电源正极→灯泡L₂→灯泡L₁→开关→电源负极，所有元件顺次串联，没有分支支路。
2. 连接实物时，从电源正极的接线柱引出导线，接到L₂的任意一个接线柱上，再从L₂的另一个接线柱引出导线接到L₁的任意一个接线柱上，接着从L₁的另一个接线柱引出导线接到开关的任意一个接线柱上，最后从开关剩下的接线柱引出导线接到电源的负极接线柱上，全程保证导线不交叉，所有元件都接入电路，和电路图逻辑完全一致。
【答案】
【知识点】
串联电路实物连接，电流路径
【点评】
本题是电学入门的基础连线题，核心考察串联电路的连接特点，只要掌握“串联电路元件依次首尾相连、电流只有一条路径”的规律，按照电流流向法逐步连接元件就可以顺利完成，需要注意连线时不要出现导线交叉的不规范操作。
【难度系数】
0.8

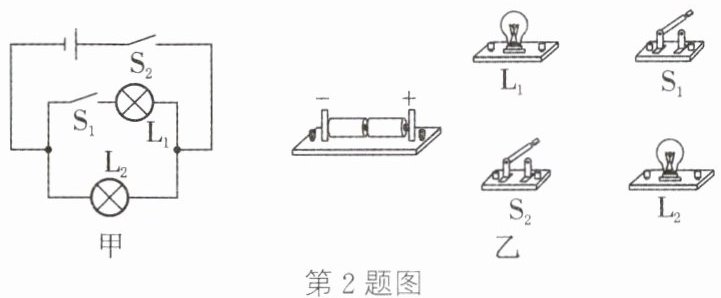

2 请按照图甲中的电路图，把图乙中的实物连成电路。（要求连接时导线不交叉）
答案：

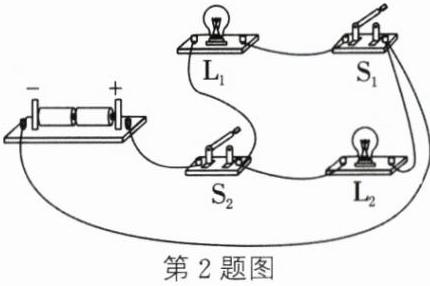

2. 如图所示
2. 如图所示
解析：
【分析】
首先先梳理电路图的电流路径，判断电路连接方式：从电源正极出发，电流经过开关S2后分为两条独立支路，第一条支路仅经过灯泡L2直接回到电源负极，第二条支路依次经过灯泡L1、开关S1后回到电源负极，由此可知L1和L2是并联关系，其中S2在干路控制整个电路的通断，S1是L1所在支路的开关，仅控制L1。连接实物时可以先完成干路的连接，再分别对接两条支路，全程注意导线不能交叉，所有元件的接线柱都要接入电路，避免出现断路。
【解析】
1. 明确电路组成：两灯L1、L2并联，S2为干路总开关，S1为L1支路的控制开关。
2. 分步连线：
① 从电源的正极接线柱引出导线，连接到开关S2的任意一个接线柱；
② 从S2的另一个接线柱引出第一根导线，接到灯泡L2的一个接线柱，再从L2的剩余接线柱引出导线，连接到电源的负极接线柱，完成L2所在支路的连接；
③ 从S2的另一个接线柱引出第二根导线，接到灯泡L1的一个接线柱，从L1的剩余接线柱引出导线连接到开关S1的一个接线柱，最后从S1的剩余接线柱引出导线连接到电源的负极接线柱，保证所有导线不交叉，电路无断路、短路问题。
【答案】
【知识点】
并联电路；实物电路连接
【点评】
本题是电学入门的基础连线题，核心要求是先区分干路和支路，明确两个开关各自的控制对象，连线过程中要注意导线不能交叉，不要漏接元件接线柱，也不能出现电源短路的错误，适合巩固并联电路的结构认知。
【难度系数】
0.7
首先先梳理电路图的电流路径，判断电路连接方式：从电源正极出发，电流经过开关S2后分为两条独立支路，第一条支路仅经过灯泡L2直接回到电源负极，第二条支路依次经过灯泡L1、开关S1后回到电源负极，由此可知L1和L2是并联关系，其中S2在干路控制整个电路的通断，S1是L1所在支路的开关，仅控制L1。连接实物时可以先完成干路的连接，再分别对接两条支路，全程注意导线不能交叉，所有元件的接线柱都要接入电路，避免出现断路。
【解析】
1. 明确电路组成：两灯L1、L2并联，S2为干路总开关，S1为L1支路的控制开关。
2. 分步连线：
① 从电源的正极接线柱引出导线，连接到开关S2的任意一个接线柱；
② 从S2的另一个接线柱引出第一根导线，接到灯泡L2的一个接线柱，再从L2的剩余接线柱引出导线，连接到电源的负极接线柱，完成L2所在支路的连接；
③ 从S2的另一个接线柱引出第二根导线，接到灯泡L1的一个接线柱，从L1的剩余接线柱引出导线连接到开关S1的一个接线柱，最后从S1的剩余接线柱引出导线连接到电源的负极接线柱，保证所有导线不交叉，电路无断路、短路问题。
【答案】
【知识点】
并联电路；实物电路连接
【点评】
本题是电学入门的基础连线题，核心要求是先区分干路和支路，明确两个开关各自的控制对象，连线过程中要注意导线不能交叉，不要漏接元件接线柱，也不能出现电源短路的错误，适合巩固并联电路的结构认知。
【难度系数】
0.7

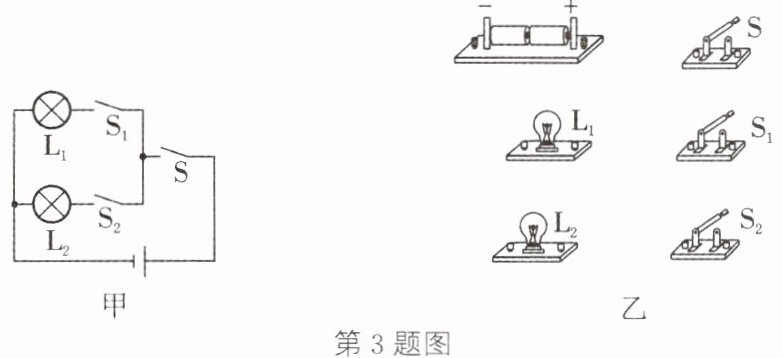

3 请按照图甲中的电路图，将图乙中的实物连成电路。（要求连接时导线不交叉）
答案：

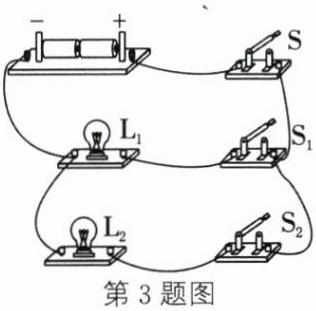

3. 如图所示
3. 如图所示
解析：
【分析】
首先先梳理电路图的电流路径，判断电路连接方式：电流从电源正极流出，经过总开关S后分为两条独立支路，一条支路依次经过S₁、L₁回到电源负极，另一条支路依次经过S₂、L₂回到电源负极，因此L₁和L₂是并联关系，开关S在干路控制整个电路，S₁仅控制L₁，S₂仅控制L₂。连线时可以先完成干路部分的连接，再分别将两条支路并联接入电路，全程注意导线不能交叉，也不能出现电源短路的错误。
【解析】
1. 确定元件分工：干路元件为电源、总开关S；支路1元件为开关S₁、灯泡L₁；支路2元件为开关S₂、灯泡L₂。
2. 从电源正极接线柱引出导线，连接到干路开关S的其中一个接线柱。
3. 从开关S的另一个接线柱引出两根导线：第一根导线连接S₁的一个接线柱，S₁的剩余接线柱连接L₁的一个接线柱，L₁的剩余接线柱最终连接到电源负极；第二根导线连接S₂的一个接线柱，S₂的剩余接线柱连接L₂的一个接线柱，L₂的剩余接线柱与L₁接电源负极的接线端相连，最终共同接回电源负极，调整走线保证所有导线无交叉。
【答案】
【知识点】
并联电路实物连接，电路连线规范
【点评】
本题是基础的并联电路实物连线题，核心是先区分干路、支路的元件，明确每个开关的控制范围，连线时要注意导线只能接在元件接线柱上，不能交叉，也不能出现电源短路的失误，适合初学者巩固并联电路的连接逻辑。
【难度系数】
0.7
首先先梳理电路图的电流路径，判断电路连接方式：电流从电源正极流出，经过总开关S后分为两条独立支路，一条支路依次经过S₁、L₁回到电源负极，另一条支路依次经过S₂、L₂回到电源负极，因此L₁和L₂是并联关系，开关S在干路控制整个电路，S₁仅控制L₁，S₂仅控制L₂。连线时可以先完成干路部分的连接，再分别将两条支路并联接入电路，全程注意导线不能交叉，也不能出现电源短路的错误。
【解析】
1. 确定元件分工：干路元件为电源、总开关S；支路1元件为开关S₁、灯泡L₁；支路2元件为开关S₂、灯泡L₂。
2. 从电源正极接线柱引出导线，连接到干路开关S的其中一个接线柱。
3. 从开关S的另一个接线柱引出两根导线：第一根导线连接S₁的一个接线柱，S₁的剩余接线柱连接L₁的一个接线柱，L₁的剩余接线柱最终连接到电源负极；第二根导线连接S₂的一个接线柱，S₂的剩余接线柱连接L₂的一个接线柱，L₂的剩余接线柱与L₁接电源负极的接线端相连，最终共同接回电源负极，调整走线保证所有导线无交叉。
【答案】
【知识点】
并联电路实物连接，电路连线规范
【点评】
本题是基础的并联电路实物连线题，核心是先区分干路、支路的元件，明确每个开关的控制范围，连线时要注意导线只能接在元件接线柱上，不能交叉，也不能出现电源短路的失误，适合初学者巩固并联电路的连接逻辑。
【难度系数】
0.7

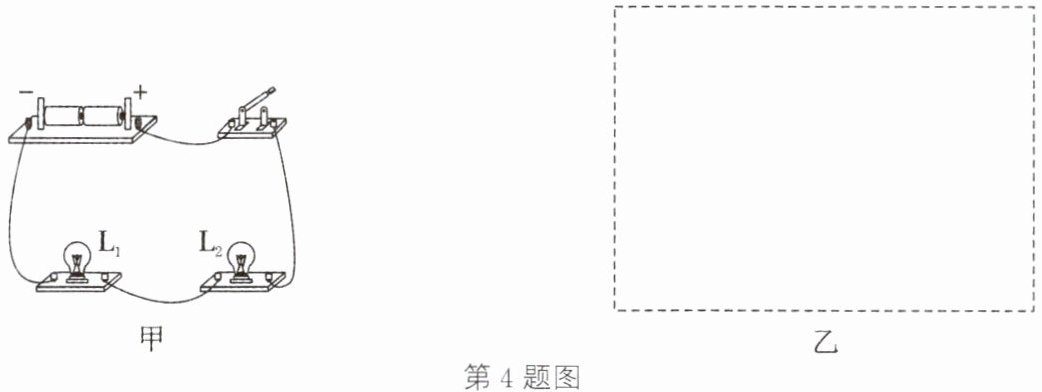

4 请根据如图甲所示的实物图，在如图乙所示的虚线框内画出对应的电路图。
第4题图
第4题图
答案：
4. 如图所示
4. 如图所示
解析：
【分析】
要画出对应实物图的电路图，首先先梳理电流的流动路径：从电源正极出发，顺着导线依次经过开关、灯泡L₂、灯泡L₁，最终回到电源负极，能发现两个灯泡是依次顺次连接的，属于串联电路。接下来画电路图时，按照电流的走向，从电源符号开始，依次将开关、两个灯泡按顺序排布，用横平竖直的导线连接各元件，保证元件的先后顺序和实物图完全对应，元件不要画在导线的拐角位置，布局整齐即可。
【解析】
1. 先明确实物电路的连接逻辑：电流只有一条路径，电源、开关、L₂、L₁依次首尾相连，是串联电路。
2. 在虚线框内先画出直流电源符号，长线段代表正极、短线段代表负极。
3. 从电源正极出发，沿电流方向依次画出开关符号、灯泡L₂符号、灯泡L₁符号，最后将L₁的另一端连接回电源的负极，所有导线使用直线绘制，保证电路图规范整洁。
【答案】
【知识点】
实物图画电路图，串联电路
【点评】
本题是电学入门的基础题型，核心考察学生识别串联电路、将实物连接转化为规范电路图的能力，解题的关键是先理清唯一的电流路径，保证电路图里各元件的先后顺序和实物完全对应，绘制时注意电路图的绘图规范即可，难度较低。
【难度系数】
0.8
要画出对应实物图的电路图，首先先梳理电流的流动路径：从电源正极出发，顺着导线依次经过开关、灯泡L₂、灯泡L₁，最终回到电源负极，能发现两个灯泡是依次顺次连接的，属于串联电路。接下来画电路图时，按照电流的走向，从电源符号开始，依次将开关、两个灯泡按顺序排布，用横平竖直的导线连接各元件，保证元件的先后顺序和实物图完全对应，元件不要画在导线的拐角位置，布局整齐即可。
【解析】
1. 先明确实物电路的连接逻辑：电流只有一条路径，电源、开关、L₂、L₁依次首尾相连，是串联电路。
2. 在虚线框内先画出直流电源符号，长线段代表正极、短线段代表负极。
3. 从电源正极出发，沿电流方向依次画出开关符号、灯泡L₂符号、灯泡L₁符号，最后将L₁的另一端连接回电源的负极，所有导线使用直线绘制，保证电路图规范整洁。
【答案】
【知识点】
实物图画电路图，串联电路
【点评】
本题是电学入门的基础题型，核心考察学生识别串联电路、将实物连接转化为规范电路图的能力，解题的关键是先理清唯一的电流路径，保证电路图里各元件的先后顺序和实物完全对应，绘制时注意电路图的绘图规范即可，难度较低。
【难度系数】
0.8

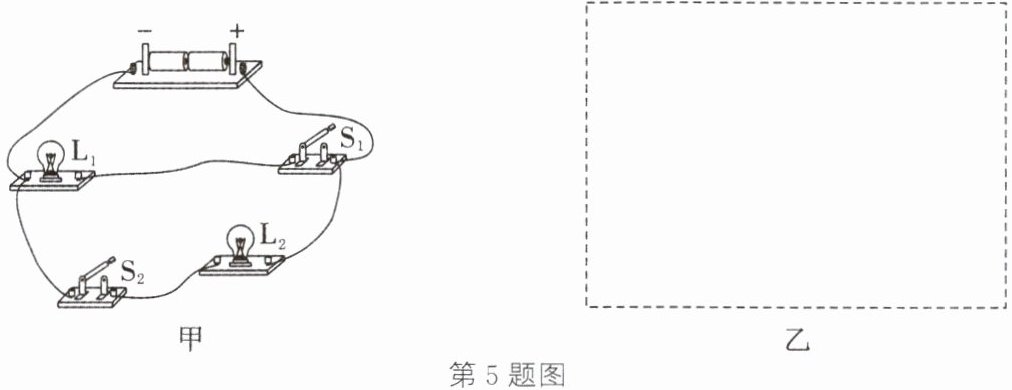

5 根据如图甲所示的电路实物图，在如图乙所示的虚线框内画出电路图。
第5题图
第5题图
答案：
5. 如图所示
5. 如图所示
解析：
【分析】
要完成从实物图绘制电路图的任务，首先顺着电流流向梳理电路结构：第一步从电源正极出发追踪导线，电流流出电源正极后先经过开关S₁，之后电流分成两条互不影响的独立路径，第一条路径直接经过灯泡L₁回到电源负极，第二条路径依次经过灯泡L₂、开关S₂后回到电源负极，由此判断两灯是并联关系，S₁在干路控制整个电路，S₂在L₂的支路上仅控制L₂。后续按照先画电源、再画干路部分、最后补全两条并联支路的顺序绘制，保证元件符号规范、布局清晰即可。
【解析】
1. 梳理电流路径：确定电源正负极，电流从正极流出，经S₁后分为两支，两支路分别为：①仅包含灯泡L₁；②包含灯泡L₂和开关S₂串联，最终两支电流汇合回到电源负极，电路为并联电路。
2. 按规范绘制：先画出电源符号，从电源正极出发依次画出干路的开关S₁，之后在S₁后画出两个并联分支，分别对应两条支路的元件，最后将两条支路的末端连接后回到电源负极，保证所有元件符号使用标准电学符号，导线无交叉，元件排布整齐。
【答案】
【知识点】
实物图画电路图，并联电路
【点评】
本题是电学入门的基础题型，重点考察学生对电流路径的梳理能力，以及电路图的规范绘制要求，解题的核心是先判断电路的串并联关系，明确各开关的控制范围，绘制时注意不要出现元件符号错误、导线交叉、元件顺序和实物不对应的问题。
【难度系数】
0.7
要完成从实物图绘制电路图的任务，首先顺着电流流向梳理电路结构：第一步从电源正极出发追踪导线，电流流出电源正极后先经过开关S₁，之后电流分成两条互不影响的独立路径，第一条路径直接经过灯泡L₁回到电源负极，第二条路径依次经过灯泡L₂、开关S₂后回到电源负极，由此判断两灯是并联关系，S₁在干路控制整个电路，S₂在L₂的支路上仅控制L₂。后续按照先画电源、再画干路部分、最后补全两条并联支路的顺序绘制，保证元件符号规范、布局清晰即可。
【解析】
1. 梳理电流路径：确定电源正负极，电流从正极流出，经S₁后分为两支，两支路分别为：①仅包含灯泡L₁；②包含灯泡L₂和开关S₂串联，最终两支电流汇合回到电源负极，电路为并联电路。
2. 按规范绘制：先画出电源符号，从电源正极出发依次画出干路的开关S₁，之后在S₁后画出两个并联分支，分别对应两条支路的元件，最后将两条支路的末端连接后回到电源负极，保证所有元件符号使用标准电学符号，导线无交叉，元件排布整齐。
【答案】
【知识点】
实物图画电路图，并联电路
【点评】
本题是电学入门的基础题型，重点考察学生对电流路径的梳理能力，以及电路图的规范绘制要求，解题的核心是先判断电路的串并联关系，明确各开关的控制范围，绘制时注意不要出现元件符号错误、导线交叉、元件顺序和实物不对应的问题。
【难度系数】
0.7

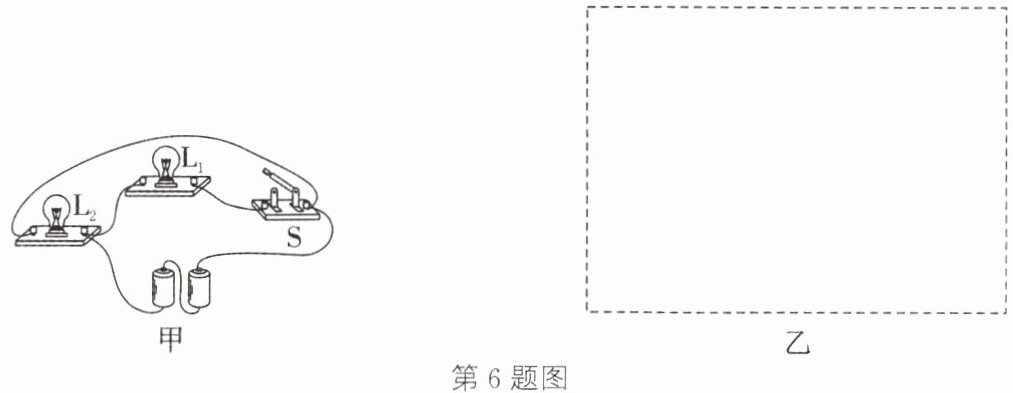

6 根据如图甲所示的实物连接图，在如图乙所示的虚线框中画出与它对应的电路图。
答案：
6. 如图所示
6. 如图所示
解析：
【分析】
要画出对应实物图的电路图，首先顺着电流的流向梳理连接逻辑：第一步先找到电源的正负极，从电源正极出发追踪电流路径，电流流出电源后先经过开关S，之后分成两条互不影响的独立路径，一条路径经过灯泡L₁，另一条路径经过灯泡L₂，最终两条路径的电流汇合后回到电源负极，由此判断两个灯泡是并联关系，开关在干路控制整个电路，之后按照元件符号规范，对应实物的连接顺序画出电路图即可。
【解析】
1. 先画出电源符号，标注好电流流出的正极和流回的负极；
2. 从电源正极出发，依次连接开关S，开关之后将电路分为两条支路；
3. 两条支路分别接入灯泡L₁和灯泡L₂，两个支路的末端汇合后，连接回电源的负极；
4. 调整电路布局，保证导线无交叉，元件符号绘制规范，最终得到和实物连接完全对应的并联电路图。
【答案】
【知识点】
实物图画电路图，并联电路
【点评】
本题属于电路作图的基础题型，核心考点是通过电流路径法识别电路连接方式，解题时先区分干路和支路的元件，保证电路图的连接逻辑和实物完全一致，注意不要出现元件符号错误、导线交叉的常见问题。
【难度系数】
0.7
要画出对应实物图的电路图，首先顺着电流的流向梳理连接逻辑：第一步先找到电源的正负极，从电源正极出发追踪电流路径，电流流出电源后先经过开关S，之后分成两条互不影响的独立路径，一条路径经过灯泡L₁，另一条路径经过灯泡L₂，最终两条路径的电流汇合后回到电源负极，由此判断两个灯泡是并联关系，开关在干路控制整个电路，之后按照元件符号规范，对应实物的连接顺序画出电路图即可。
【解析】
1. 先画出电源符号，标注好电流流出的正极和流回的负极；
2. 从电源正极出发，依次连接开关S，开关之后将电路分为两条支路；
3. 两条支路分别接入灯泡L₁和灯泡L₂，两个支路的末端汇合后，连接回电源的负极；
4. 调整电路布局，保证导线无交叉，元件符号绘制规范，最终得到和实物连接完全对应的并联电路图。
【答案】
【知识点】
实物图画电路图，并联电路
【点评】
本题属于电路作图的基础题型，核心考点是通过电流路径法识别电路连接方式，解题时先区分干路和支路的元件，保证电路图的连接逻辑和实物完全一致，注意不要出现元件符号错误、导线交叉的常见问题。
【难度系数】
0.7
